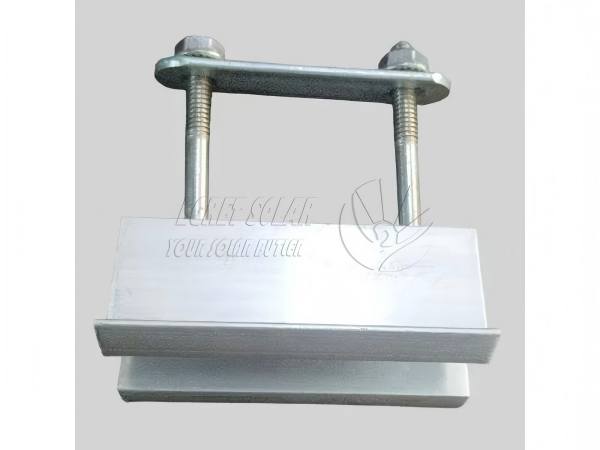

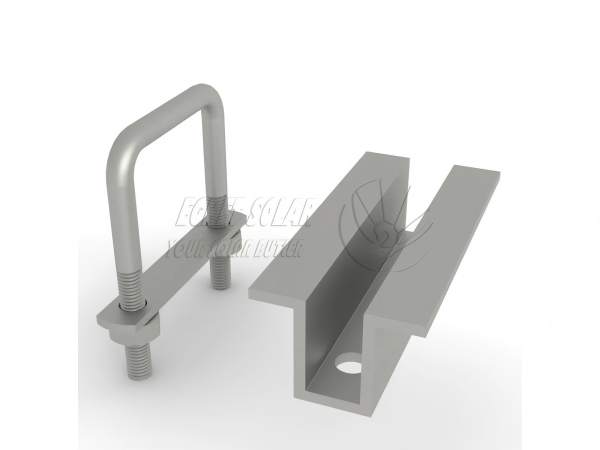

듀얼 U 볼트 솔라 미드 클램프

Egret 이중 U 볼트 태양광 미드 클램프는 두 개의 인접한 태양광 발전 패널 사이의 중간 위치에서 양쪽의 태양광 패널을 고정하는 데 사용됩니다. 일반 태양광 미드클램프와 달리엔드 클램프, 클램프 본체가 80-100mm로 길어져 힘이 더 균일하게 분배되고 광전지 알루미늄 프레임이 압착되거나 긁히는 것을 방지하는 완충 구조가 형성됩니다.

제품의 표준 길이는 80-100mm이며 기타 맞춤 길이도 허용됩니다. 이는 시중에서 판매되는 주류 30/35/40mm 광전지 모듈 두께와 호환됩니다. U자형의 높이는 정사각형 강철 메인 빔의 다양한 사양에 맞게 맞춤 설정할 수 있습니다.

제품 매개변수

맞춤화 지침

알루미늄 클램프 길이 옵션: 80mm ~ 120mm

적합한 PV 패널 프레임 높이: 30~40mm

U-볼트 개방 폭(직사각형 튜브 메인 빔에 적합): 40/60/80/100mm, 40×60, 50×80, 50×100 등에 적합 직사각형 브래킷

U 볼트 PV 패스너 직경: 일반적으로 M8 및 M6

브래킷 레일이 원형 튜브인 경우 U자형 원형 볼트를 사용할 수 있습니다. U자형 강철을 사용하는 경우 사용할 수 있습니다.플라스틱 너트가 있는 태양광 미드 클램프 .

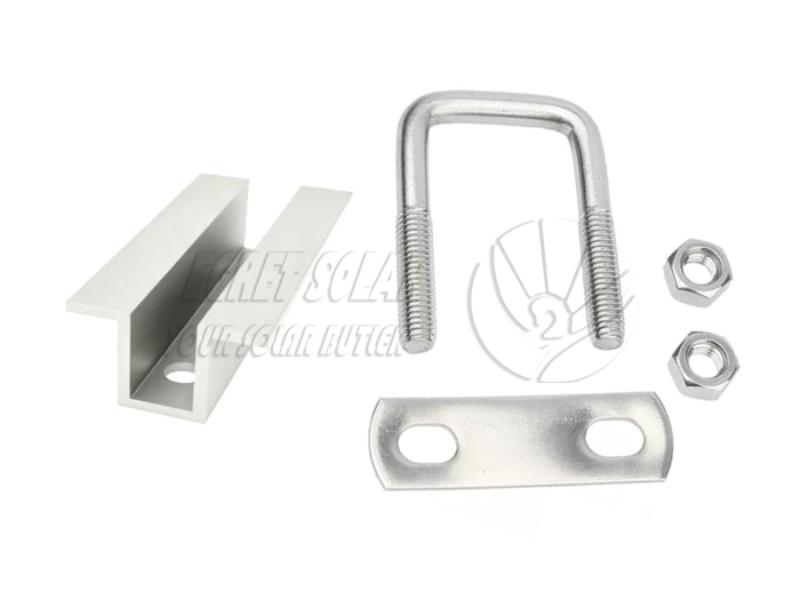

포함된 구성 요소

U-볼트 PV 클램프 전체 세트는 세트로 배송되며 별도의 액세서리 구매가 필요하지 않습니다. 전체 세트는 다음으로 구성됩니다.

1.알루미늄 미드 클램프 *1

(Al6005-T5 알루미늄 합금 압출 프로파일, 양극 처리된 표면

2.알루미늄 긴 플레이트*1

(동일 재질의 알루미늄 클램프)

3.U-볼트 *1:

(Q235 강철 용융 아연 도금, 일체형 굽힘, 녹 방지 및 내후성)

4.평와셔×2

(용융 아연 도금 표준 패스너, 풀림 방지 및 미끄럼 방지)

5.플랜지 너트 또는 외부 육각 너트 *2

U 솔라 미드 클램프의 특징

균형 잡힌 응력 분포로 패널 미끄러짐 방지

알루미늄 클램프와 태양광 패널 프레임 및 레일 사이의 넓은 접합 면적은 일반적인 미드 클램프에 비해 균일한 응력 분산을 보장하여 강풍 및 온도 변화로 인해 패널이 변위되는 것을 방지합니다.

장기간의 옥외 내식성

이중층 태양광 장착 클램프는 자외선, 비 및 산/알칼리 부식을 방지합니다. U-볼트는 용융 아연도금 처리되어 염분이 많은 해안 지역과 비가 많이 내리는 남부 지역에서도 15년 동안 녹슬지 않는 작동을 보장하며 다양한 혹독한 실외 환경에 적합합니다.

훌륭한 애프터 서비스

당사의 제품은 고품질 강철 모재를 사용하고 65μm 아연 도금 층을 갖추고 있어 25년의 서비스 수명과 12년 보증을 제공합니다.

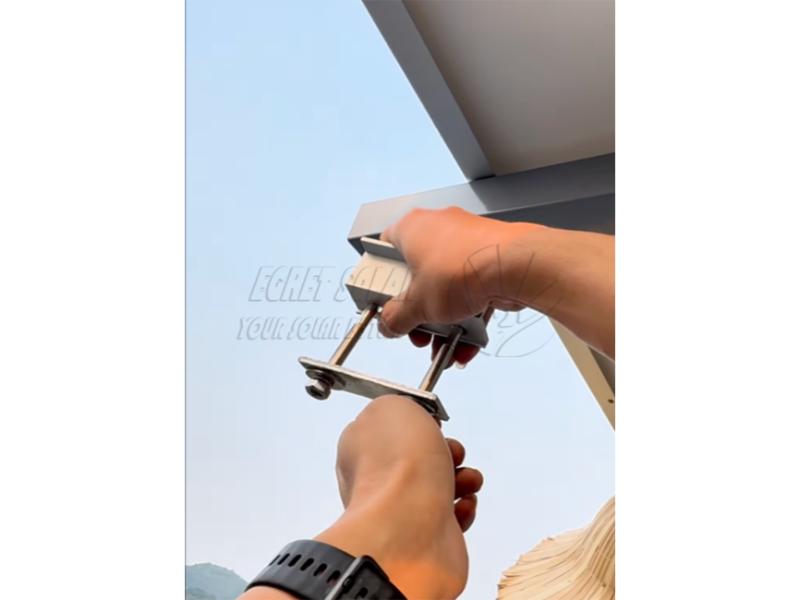

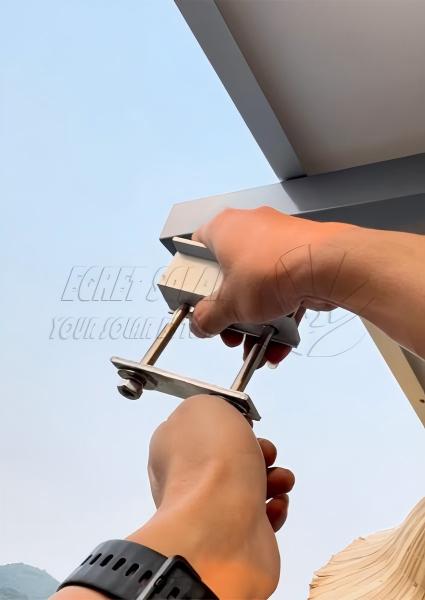

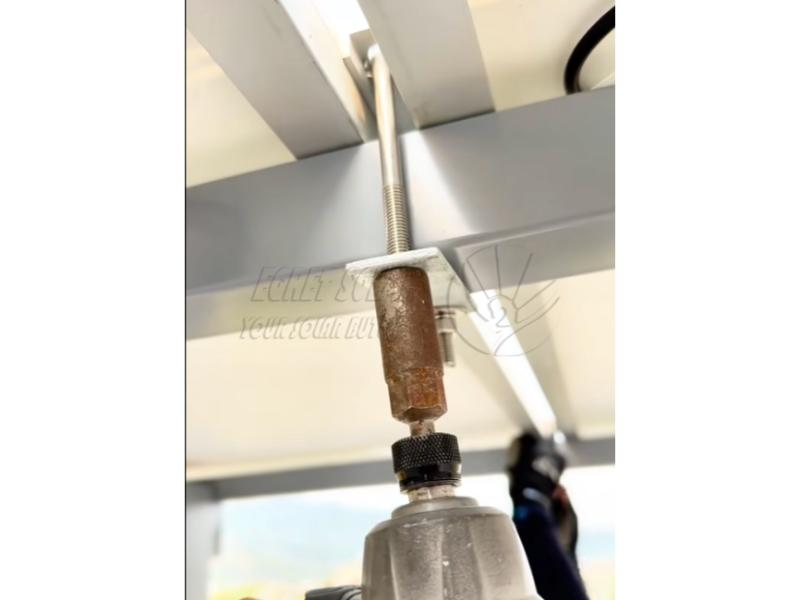

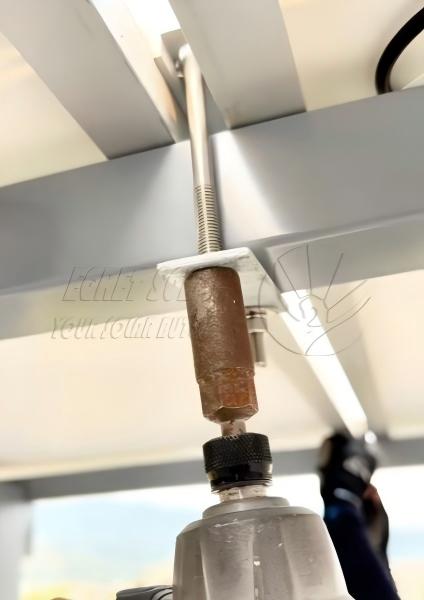

                                                                   모리셔스 고객이 제공한 설치 사진

FAQ

Q1. U-볼트가 어떤 사각 튜브 빔에 고정될 수 있나요?

A1. 표준 U-볼트는 직사각형 아연 도금/ZAM 강철 정사각형 빔에 맞습니다. 귀하의 브래킷이 특별한 너비/두께 빔을 사용하는 경우, 귀하의 도면에 따라 U-볼트 높이와 개구부 너비를 맞춤화할 수 있습니다.

Q2. 이 클램프를 바다 근처의 염수 분무량이 많은 지역에서 사용할 수 있습니까?

A2: 그렇습니다. 태양광 U 미드 클램프는 UV 방지 및 산성비 방지 기능이 있습니다. 용융 아연 도금 패스너는 500시간의 염수 분무 테스트를 통과했습니다. 섬과 같이 부식성이 높은 환경의 경우 아연-알루미늄-마그네슘 볼트를 업그레이드할 수 있으며 실외 사용 수명은 20년 이상입니다.

Q3: 설치 환경이 열악한 경우 이 미드 클램프에 적용할 수 있는 권장 접지 시스템이 있습니까?

A:유럽의 폭설과 바람이 많이 부는 지역에 적합한 고강도 zam 사각 튜브 시스템을 사용하는 것이 좋습니다. 용접이 필요 없으며 연결 및 고정이 볼트로 직접 이루어지기 때문에 설치가 편리합니다.
