동서 밸러스트 태양광 장착 시스템을 설치하는 방법은 무엇입니까?

[설치 전 준비사항]

설치하기 전에 준비해야 할 항목 목록은 다음과 같습니다.

도구:

드라이버: 나사를 단단히 조일 때 사용됩니다.

줄자: 브래킷이 올바른 위치에 있는지 확인하는 데 사용됩니다.

레벨: 브라켓이 수평으로 설치되었는지 확인하는데 사용됩니다.

당사의 태양광 안정기 시스템에는 다음 액세서리가 포함됩니다.

사전 조립된 삼각대 지지대, 레일 및 레일 스플라이스,미드 클램프엔드 클램프, 레일 클램프, 접지 클립 및접지 러그、밸러스트 트레이、M8*60 육각 볼트 및 M8 플랜지 너트. 시멘트 블록은 직접 제공해야 한다는 점에 유의해야 합니다.

사전 조립된 삼각대 지지대

레일 및 레일 스플 라이스

중간 클램프 및 끝 클램프

레일 클램프

접지 클립 및 접지 러그

안정기 트레이

[1단계]

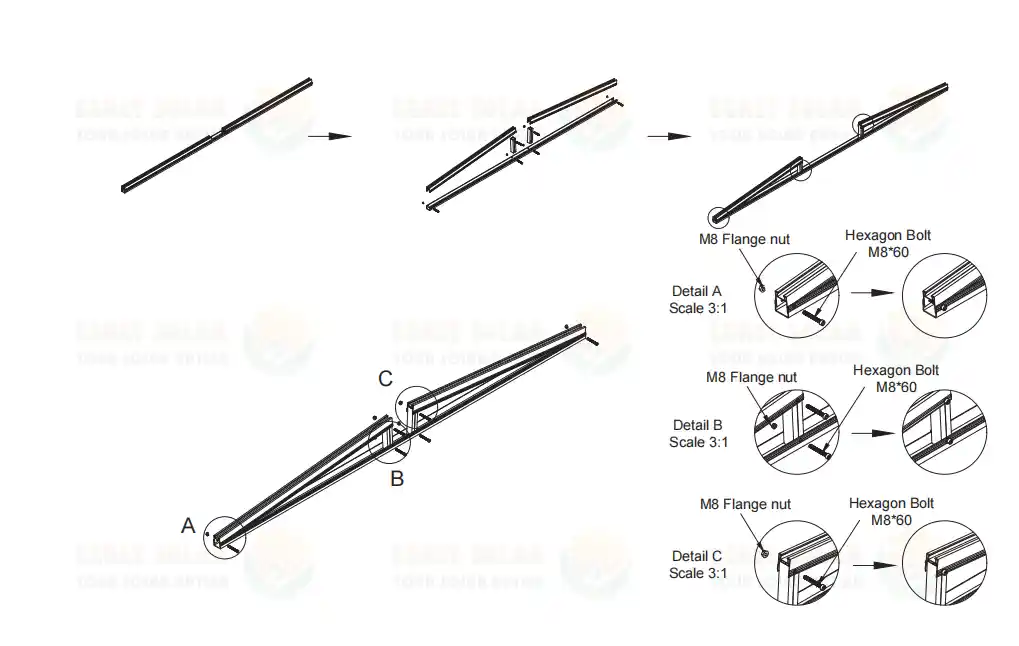

미리 조립된 브라켓을 펼치고 아래 그림에 표시된 A, B, C 지점에 M8*60 육각 볼트와 M8 플랜지 너트를 설치하여 삼각대 브라켓을 고정합니다.

[2단계]

도면에 따라 Solar Flat Roof Mounting System의 사전 조립된 삼각대 지지대는 2500mm 간격으로 배열됩니다.

[3단계]

미리 조립되어 있는 삼각대 지지대에 안정기 트레이를 차례로 올려 놓으면 그림과 같이 두 안정기 트레이 사이의 간격은 약 1275mm가 됩니다.

[4단계]

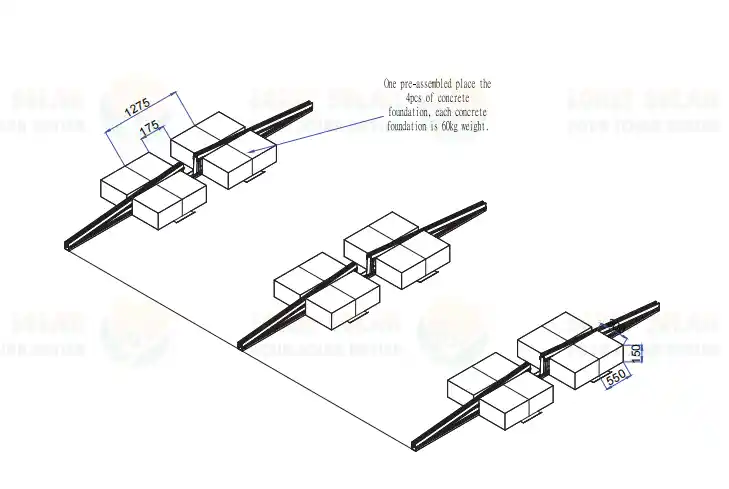

콘크리트 블록을 밸러스트 트레이 위에 놓습니다. 사전 조립된 삼각대 지지대 1개는 4개의 콘크리트 블록으로 지지되어야 하며 각 콘크리트 블록의 무게는 최소 60kg이어야 합니다. 콘크리트 평지붕 밸러스트 태양광 설치 시스템의 시멘트 블록의 치수와 배치는 다음 그림에 나와 있습니다.

[5단계]

다음은 위의 설치 단계가 완료된 후 사전 조립된 삼각대 지지대, 밸러스트 트레이, 콘크리트 블록의 평면도입니다.

[6단계]

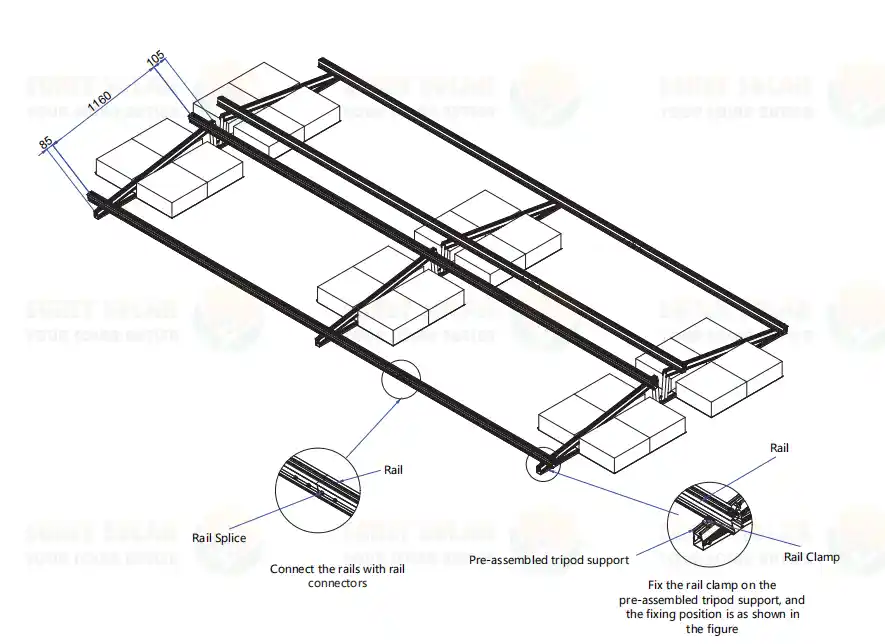

레일 스플라이스를 사용하여 레일을 연결하고 그림과 같이 레일 클램프를 미리 조립된 삼각대 브래킷에 고정합니다.

[7단계]

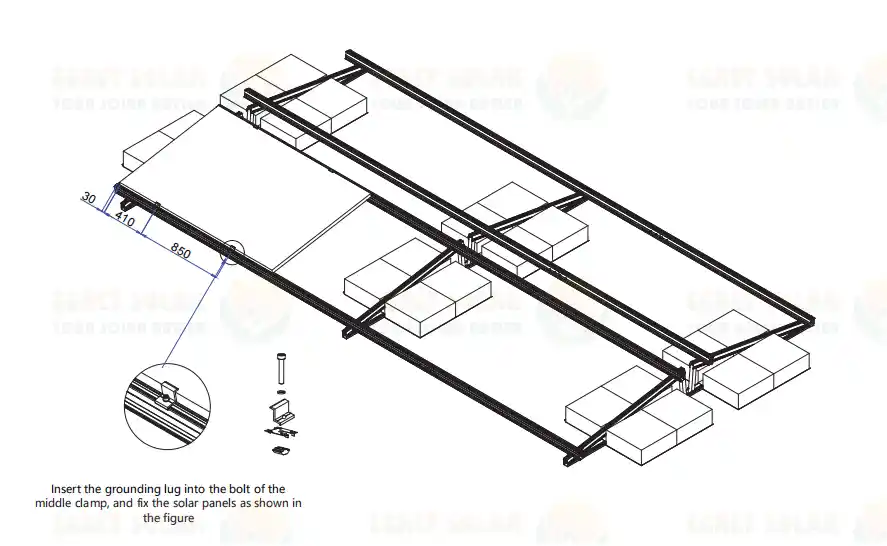

그림과 같이 태양광 패널을 레일 위에 놓고 접지 클립을 미드 클램프의 볼트에 삽입합니다.

[8단계]

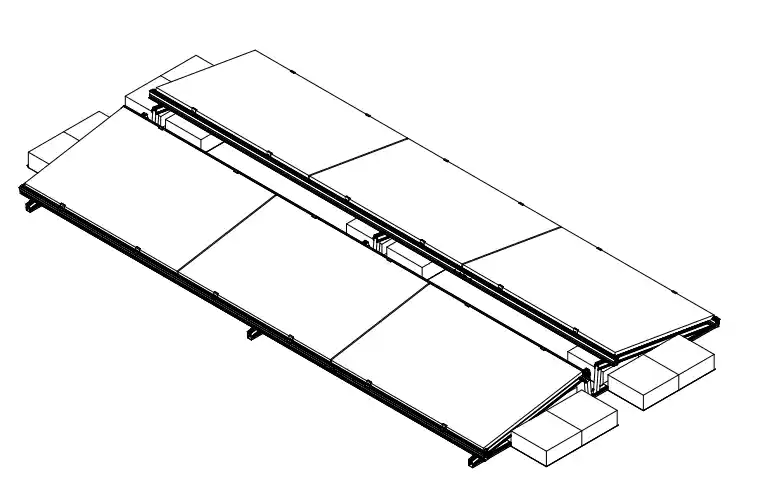

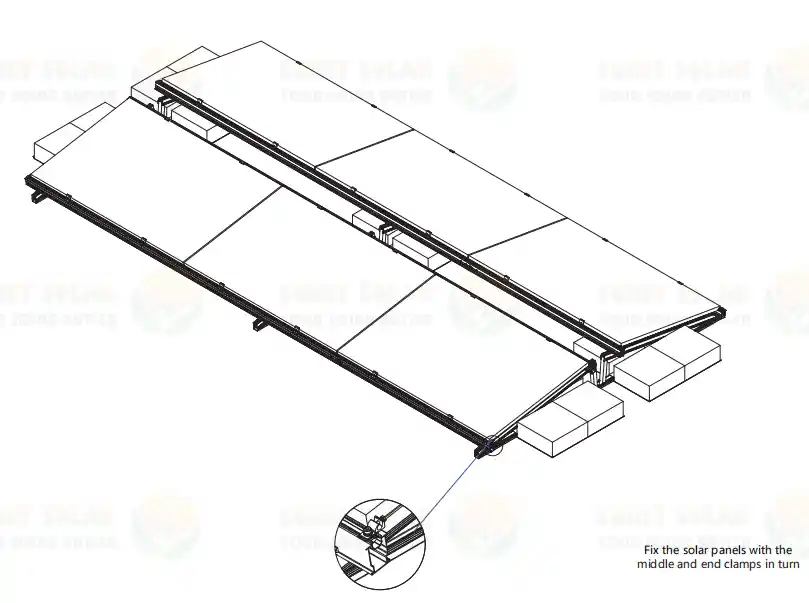

그림과 같이 태양광 패널을 순서대로 배치한 다음 중간 클램프와 엔드 클램프를 설치하여 고정합니다. 이로써 전체 동서 태양 안정기 설치 시스템의 설치가 완료되었습니다.

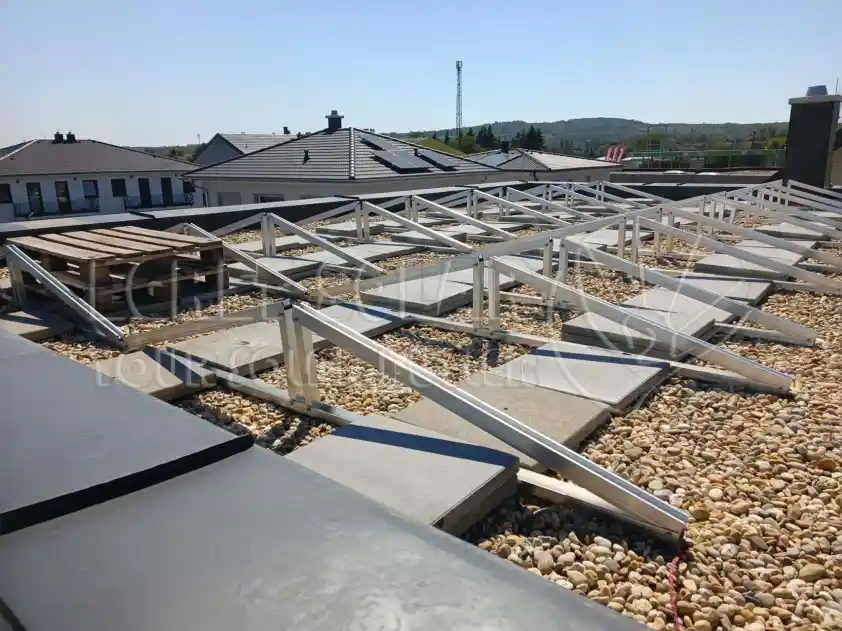

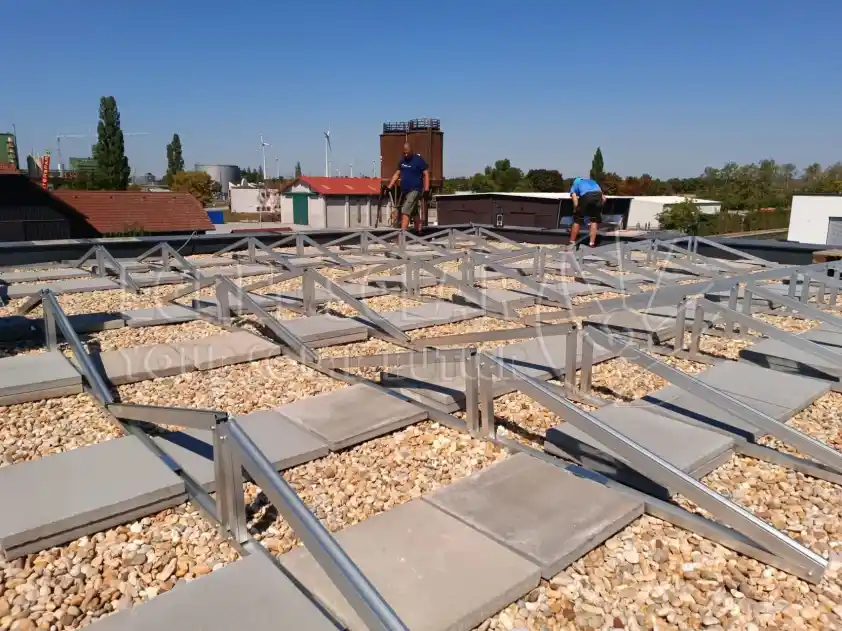

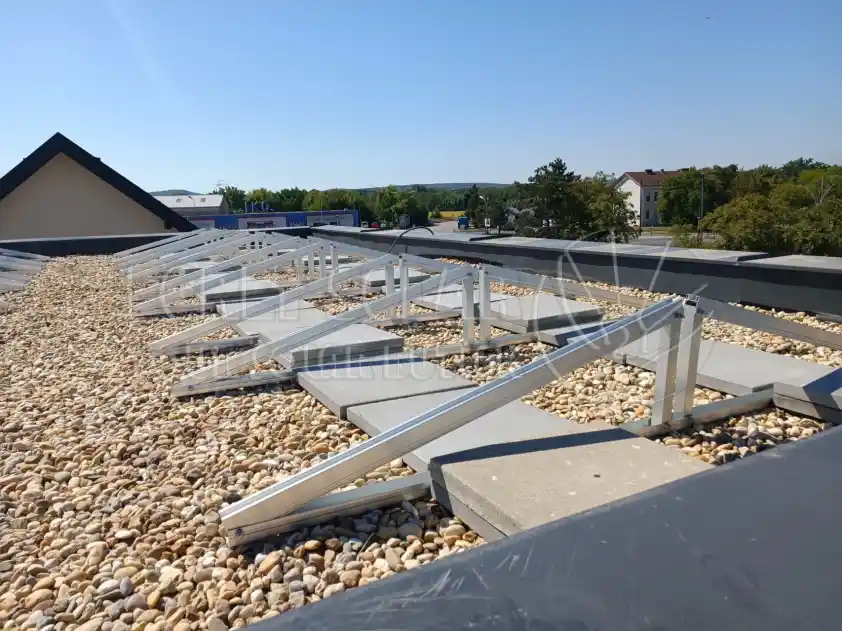

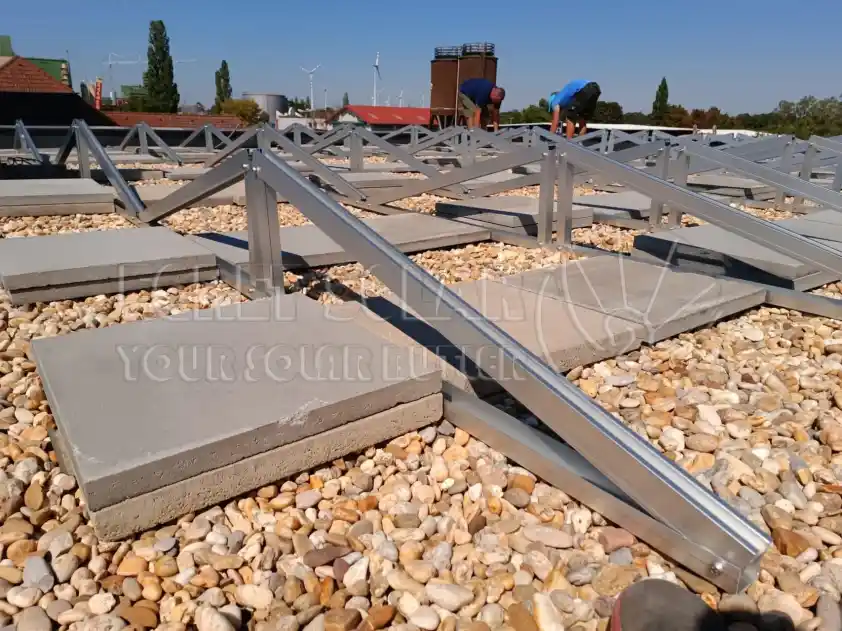

[설치예]
