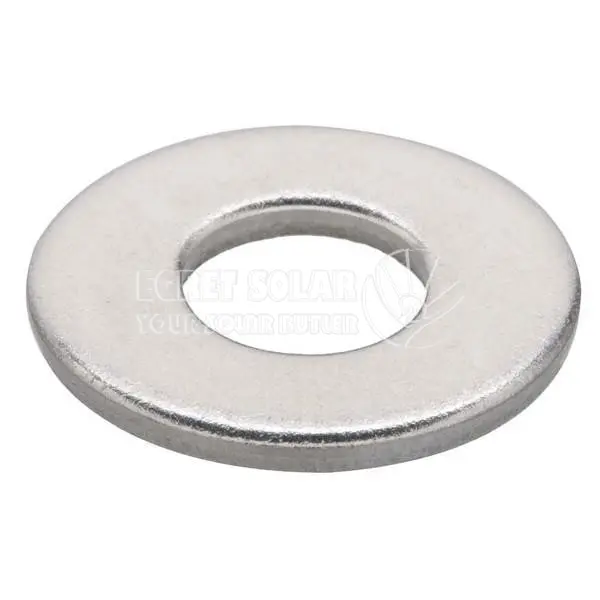

태양 마운트 플랫 와셔

태양 마운트를위한 태양열 장착 플랫 와셔는 중요하고 작지만 중요한 구성 요소입니다. 표준화 된 부식성 (HDG 또는 SS), 볼트 용 크기의 비교적 대도시 와셔입니다. 그 작업은 볼트가 효과적으로 클램프하고, 하중을 안전하게 분배하고, 장착 표면을 보호하며, 풀기를 방지하여 전체 태양열 어레이의 구조적 무결성, 안전성 및 장기 내구성에 크게 기여하는 것입니다. 항상 태양열 랙킹 시스템 제조업체에서 지정된 와셔를 사용하십시오.

태양 전지판 태양 광 장착 플랫 와셔 (M4, M6, M8, M10, M12)로 다양한 응용 분야에서 광범위한 볼트 직경과의 호환성을 허용합니다. 분극 마운팅 플랫 와셔는 볼트 또는 나사 헤드와 재료 사이에 매끄러운 표면을 제공하여 진동 또는 움직임으로 인해 느슨해 지도록 방지합니다.

태양 마운트 플랫 와셔는 고정되는 표면의 손상을 방지하고 하중의보다 균일 한 분포를 제공하여 패스너의 느슨한 위험 또는 고장을 줄일 수 있습니다.

이점

배포 하중 : 태양 마운트 플랫 와셔의 주요 기능은 너트와 볼트에 의해 가해지는 클램핑 력 (하중)을 장착 구성 요소의 더 큰 표면적 (알루미늄 레일, 브래킷 또는 패널 프레임 자체와 같은)에 퍼지는 것입니다. 이것은 다음을 방지합니다 :

더 부드러운 재료의 손상 (알루미늄 레일과 같은).

복합 재료의 왜곡 또는 분쇄.

균열 또는 고장으로 이어질 수있는 과도한 응력 농도.

안정적인 베어링 표면을 제공하십시오 : 너트 또는 볼트 헤드의 부드럽고 평평한 표면을 생성하여 압력 분포가 심지어 진동 또는 열 사이클링으로 인한 느슨한 위험을 줄입니다.

대형 구멍에 대한 보상 : 태양 마운트 플랫 와셔는 한 구성 요소의 구멍이 볼트 직경보다 약간 큰 경우에도 볼트 생크가 재료를 제대로 클램핑 할 수 있도록 도와줍니다.

보호 : Solar SUS304 플랫 와셔는 볼트/너트와 장착 표면 사이의 장벽으로 작용하여 갈바니 부식 (특히 스틸 볼트 및 알루미늄 레일과 같은 다른 금속이 사용될 때 중요 함) 및 표면 긁힘을 감소시킵니다.

부드러운 재료를 분쇄 방지합니다 (예 : 알루미늄 레일).

이종 금속 사이의 갈바니 부식을 줄입니다.

바람/눈길에 대한 하중 분포를 보장하십시오.

수십 년 동안 열 사이클링/진동에 걸쳐 볼트 장력을 유지하십시오.

시스템 보증에는 종종 필요합니다.

FAQ

Q1 : 태양열 장착 플랫 와셔 란 무엇입니까?

A : 태양 전지판 랙킹 시스템에 사용되는 특별히 설계된 세탁기. 볼트/너트의 클램핑 력을 분배하여 알루미늄 레일과 같은 장착 표면 (알루미늄 레일)을 보호하고 손상을 방지하고 부식을 줄이며 장기 구조적 무결성을 보장합니다.

Q2 : 어떤 크기가 일반적입니까?

A : 크기 일치 볼트 직경 :

-M8 (8mm 볼트의 경우) : ID ~ 8.4mm, OD 17-24mm

-M10 (가장 일반적인) : ID ~ 10.5mm, OD 20-30mm

-M12 : ID ~ 13mm, OD 24-36mm

랙킹 제조업체의 사양에 따라 항상 치수를 확인하십시오.

Q3 : 어떤 재료가 사용됩니까?

에이:

-HDG (Hot-Dip Agalvanized Steel) : 비용 효율적이고 좋은 부식 저항.

- 스테인레스 스틸 (A2/304 또는 A4/316) : 해안/가혹한 환경에 필수적입니다. A4/316은 우수한 부식 저항을 제공합니다.

- 일반 탄소강 또는 비 호환 금속을 피하십시오.

Q4 : 태양열 SUS304 플랫 와셔 두께?

A : 일반적으로 1.5–3mm. 두꺼운 와셔는 더 높은 하중을 처리하지만 더 긴 볼트가 필요합니다. 랙킹 시스템 엔지니어링 사양을 따르십시오.

Q5 : 와셔를 생략하면 어떻게됩니까?

A : 위험에는 다음이 포함됩니다.

- 분쇄/손상된 레일 또는 패널 프레임.

- 진동/열 사이클링으로 인해 연결이 느슨합니다.

- 가속화 된 갈바니 부식.

- 구조 실패 또는 패널 분리.

Q6 : 태양열 어레이에서 태양 마운팅 플랫 와셔는 어디에 사용됩니까?

A : 모든 볼트 연결에서 :

- 레일 스플 라이스 및 엔드 클램프.

- 패널 클램프.

- 지붕 부착물 (예 : L-Feet, 플래싱).

- 그라운드 마운트 기초.
